Máy Phát Điện Là Gì? Nguyên Lý Hoạt Động và Cấu Tạo Chi Tiết

Trong thời đại công nghiệp hiện đại, khi dòng điện trở thành “mạch máu” duy trì sự sống cho hầu hết các thiết bị và hệ thống, máy phát điện là một trong những phát minh mang tính cách mạng, đóng vai trò thiết yếu trong mọi lĩnh vực – từ dân dụng, sản xuất đến quốc phòng. Vậy máy phát điện là gì, chúng hoạt động dựa trên nguyên lý nào, cấu tạo ra sao, và có những loại máy phát điện nào phổ biến hiện nay? Hãy cùng khám phá chi tiết về máy phát điện trong bài viết dưới đây để hiểu hơn về cấu tạo và nguyên lý hoạt động của máy phát điện.

1. Máy Phát Điện Là Gì?

Máy phát điện là một thiết bị chuyên dụng có chức năng chuyển đổi năng lượng cơ học (cơ năng) thành năng lượng điện (điện năng), thường thông qua nguyên lý cảm ứng điện từ. Trong nguyên lý này, khi một dây dẫn điện hoặc một cuộn dây di chuyển trong từ trường, hoặc ngược lại khi từ trường biến thiên quanh dây dẫn, một dòng điện sẽ được sinh ra trong dây dẫn đó. Nguyên lý hoạt động của máy phát điện dựa trên hai định luật vật lý cơ bản: Định luật cảm ứng điện từ của Faraday và Định luật Lenxơ, trong đó từ trường biến thiên tạo ra dòng điện trong dây dẫn. Hiện tượng này chính là cơ sở hoạt động của hầu hết các loại máy phát điện hiện đại.

Nguồn cơ năng sơ cấp cung cấp cho máy phát điện có thể rất đa dạng, bao gồm:
– Tua bin hơi (dùng trong các nhà máy nhiệt điện, nơi hơi nước được tạo ra bằng cách đốt nhiên liệu như than, dầu, khí tự nhiên),
– Tua bin nước (dùng trong các nhà máy thủy điện, tận dụng dòng chảy tự nhiên của sông, suối),
– Động cơ đốt trong (sử dụng nhiên liệu như xăng, dầu diesel để tạo chuyển động quay),
– Tua bin gió (dùng năng lượng gió làm quay cánh quạt),
– Hoặc các nguồn cơ năng khác như động cơ khí nén, năng lượng thủ công…

Tùy thuộc vào cấu tạo và ứng dụng, máy phát điện được chia thành hai loại chính:

1. Máy phát điện xoay chiều (AC generator) – tạo ra dòng điện có chiều và cường độ biến đổi theo thời gian, thích hợp cho việc truyền tải và sử dụng trong mạng lưới điện quốc gia.

2. Máy phát điện một chiều (DC generator) – tạo ra dòng điện có chiều không đổi, thường được dùng trong các thiết bị yêu cầu điện áp ổn định hoặc lưu trữ vào ắc quy.

Máy phát điện đóng vai trò thiết yếu trong hệ thống cung cấp điện dự phòng, sản xuất điện tại chỗ, các ngành công nghiệp và dân dụng, đặc biệt trong những khu vực hoặc thời điểm không có sẵn điện lưới.

2. Phân Loại Máy Phát Điện

Máy phát điện được phân chia thành hai nhóm chính theo đặc điểm dòng điện đầu ra:

2.1 Máy Phát Điện Xoay Chiều (AC Generator)

Máy phát điện xoay chiều là loại phổ biến nhất, đặc biệt trong ngành điện lực. Dựa vào cấu trúc và phương thức vận hành, dòng máy này lại chia tiếp thành hai loại:

• Máy phát điện đồng bộ (Synchronous Generator)

Đây là loại máy điện xoay chiều trong đó tốc độ quay của rôto (phần cảm) luôn bằng với tốc độ từ trường quay (tốc độ đồng bộ), được xác định theo công thức:
      n = 60f/p
Trong đó:

• n: tốc độ quay (vòng/phút),

• f: tần số (Hz),

• p: số đôi cực.

Máy phát điện đồng bộ có thể là loại 1 pha hoặc 3 pha, trong đó máy phát 3 pha là dạng thông dụng nhất trong sản xuất và truyền tải điện năng quy mô lớn.

• Máy phát điện không đồng bộ (Asynchronous Generator)

Còn gọi là máy phát điện cảm ứng, loại máy này có tốc độ quay của rôto chậm hơn tốc độ từ trường quay. Máy không đồng bộ thường được sử dụng trong các hệ thống nhỏ, tạm thời – như cung cấp điện cho khu vực nông thôn trong quá trình điện khí hóa – bởi hiệu suất và khả năng điều khiển thấp hơn so với máy đồng bộ.

2.2 Máy Phát Điện Một Chiều (DC Generator)

Khác với máy phát xoay chiều, máy phát điện một chiều tạo ra dòng điện có chiều không đổi. Dòng điện 1 chiều thường được sử dụng trong các thiết bị yêu cầu dòng ổn định như hệ thống kích từ, mạch điều khiển, hoặc các ứng dụng đặc biệt trong công nghiệp.

3. Cấu Tạo Của Máy Phát Điện Đồng Bộ

Một máy phát điện xoay chiều đồng bộ điển hình gồm ba bộ phận chính:

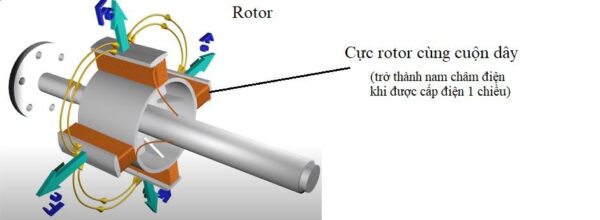

3.1 Phần Cảm (Rôto)

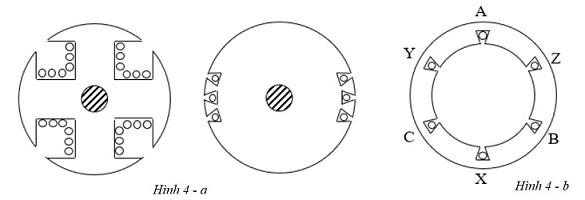

Là phần quay của máy, có nhiệm vụ tạo ra từ trường mạnh và ổn định bằng cách đưa dòng điện một chiều qua các cuộn dây quấn quanh cực từ. Dựa vào hình dáng cực từ, rôto chia làm hai loại:

• Rôto cực lồi: dùng cho máy tốc độ thấp, nhiều cực, công suất nhỏ.

• Rôto cực ẩn: dùng cho máy tốc độ cao, ít cực, công suất lớn.

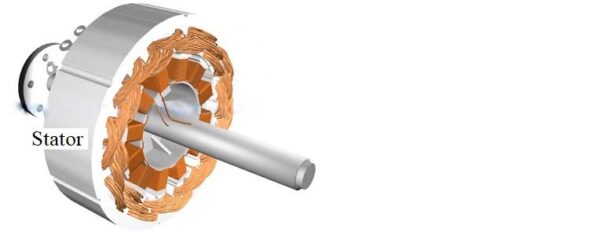

3.2 Phần Ứng (Stator)

Là phần đứng yên bên ngoài, gồm:

• Mạch từ: được ghép từ các lá thép kỹ thuật điện, có rãnh để đặt cuộn dây.

• Dây quấn: ba cuộn dây đặt lệch nhau 120°, tạo thành hệ thống 3 pha.

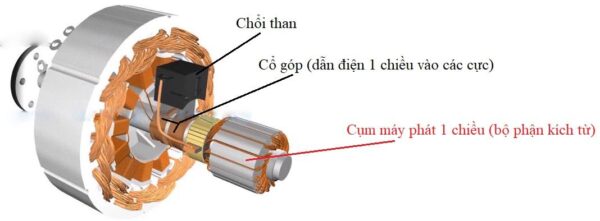

3.3 Hệ Thống Kích Từ

Cung cấp dòng điện một chiều cho phần cảm để tạo từ trường. Trong các máy lớn, bộ phận này có thể là một máy phát một chiều riêng biệt đặt đồng trục với máy chính.

4. Nguyên Lý Làm Việc Của Máy Phát Đồng Bộ

Khi cấp dòng kích từ cho phần cảm và quay rôto bằng nguồn cơ học (tuabin, động cơ…), từ trường sẽ quét qua cuộn dây phần ứng, tạo ra dòng điện cảm ứng xoay chiều trong ba pha:

eA = E√2sin(ωt)
eB = E√2sin(ωt – 120°)
eC = E√2sin(ωt – 240°)

Trong đó, E là giá trị hiệu dụng, phụ thuộc vào từ thông, số vòng dây và tần số.

Khi tải được kết nối, dòng điện bắt đầu chạy qua các cuộn dây, tạo ra từ trường ba pha quay đồng tốc với phần cảm – chính vì thế, loại máy này được gọi là máy phát điện đồng bộ.

5. Máy Phát Điện Một Chiều – Cấu Tạo và Cơ Chế Hoạt Động

5.1 Cấu Tạo

Gồm ba bộ phận chính:

• Phần cảm (Stator): Tạo từ trường nhờ các cuộn dây kích từ quấn quanh lõi thép.

• Phần ứng (Rotor): Gồm lõi thép có rãnh đặt dây quấn, quay trên trục.

• Bộ đổi chiều (Commutator): Gồm vành đổi chiều và chổi than, có chức năng chuyển dòng điện xoay chiều sinh ra thành dòng điện một chiều ở đầu ra.

5.2 Nguyên Lý Làm Việc

Khi phần ứng quay trong từ trường, các dây dẫn sẽ cắt các đường sức từ, tạo ra sức điện động cảm ứng. Nhờ hệ thống vành đổi chiều, dòng điện được chỉnh lưu thành dòng một chiều ổn định tại đầu ra. Dòng điện này cấp cho tải tiêu thụ thông qua hai cực của máy.

Để duy trì hoạt động, một mômen quay từ động cơ sơ cấp phải đủ lớn để thắng lại mômen cản sinh ra bởi lực điện từ, từ đó duy trì tốc độ quay ổn định cho phần ứng.

6. Ứng Dụng và Vai Trò Thực Tiễn

Máy phát điện xuất hiện trong hầu hết các lĩnh vực của đời sống:

• Trong công nghiệp: Cung cấp điện cho nhà máy, xưởng sản xuất, các công trình thi công.

• Trong dân dụng: Dự phòng điện cho gia đình, chung cư, khu dân cư khi mất điện.

• Trong quốc phòng, y tế, viễn thông: Đảm bảo nguồn điện liên tục, không gián đoạn.

• Trong năng lượng tái tạo: Là thành phần không thể thiếu trong hệ thống điện gió, thủy điện, tuabin hơi, máy phát năng lượng mặt trời.

Kết Luận

Máy phát điện không chỉ đơn thuần là thiết bị chuyển đổi năng lượng, mà còn là xương sống của nền văn minh điện khí hiện đại. Việc hiểu rõ cấu tạo, nguyên lý và các loại máy phát điện không chỉ giúp chúng ta khai thác hiệu quả mà còn đảm bảo vận hành an toàn, bền vững.

Hy vọng bài viết đã cung cấp cho bạn cái nhìn đầy đủ và chuyên sâu hơn về máy phát điện – một trong những phát minh vĩ đại làm nên diện mạo thế giới ngày nay.
